تقنية تحديد الأوردة بالأشعة تحت الحمراء: كيف تعمل ودورها في حالات سحب الدم الصعبة

أن جهاز عرض الأوردة بالأشعة تحت الحمراء يُصدر الجهاز ضوءًا قريبًا من الأشعة تحت الحمراء إلى أنسجة الجلد، حيث يمتص الهيموجلوبين غير المؤكسج داخل الأوعية الدموية تحت السطحية الضوء، بينما تعكسه الأنسجة المحيطة. تُسقط هذه الآلية البصرية خريطة مرئية مباشرة على الجلد. يُغني جهاز تحديد الأوردة عن الجس العشوائي أثناء إجراءات سحب الدم الصعبة. يمكنك تحديد الوريد الخفي الذي لا يُمكن رؤيته باللمس فقط على الفور. في الرعاية المعقدة بالمستشفيات، يُعاني 59.3% من المرضى من صعوبة الوصول إلى الأوردة. يُغني استخدام جهاز عرض الأوردة بالأشعة تحت الحمراء عن التخمين، إذ يوفر خريطة واضحة في الوقت الفعلي. يمكنك تحديد مسارات الأوعية الدموية المناسبة فورًا لتحسين فرص نجاح المحاولة الأولى. يُعزز هذا الدليل المرئي غير الجراحي سلامة المريض أثناء كل إجراء من إجراءات سحب الدم الروتينية.

المصدر: BMJ Open، صعوبة الوصول الوريدي (DIVA) لدى البالغين: مراجعة شاملة؛ PubMed، رعاية الوصول الوعائي لدى المرضى الذين يعانون من أمراض متعددة.

أهم النقاط

• تقوم أجهزة الكشف عن الأوردة بالأشعة تحت الحمراء بعرض خريطة مرئية للأوعية الدموية مباشرة على سطح الجلد.
• تعمل هذه الأجهزة البصرية على تعزيز نجاح إدخال الإبرة من المحاولة الأولى وتقليل متوسط ​​أوقات الإجراءات بشكل كبير.
• يعمل ضوء الأشعة تحت الحمراء القريبة الآمن على مختلف ألوان البشرة ويكشف الأوردة حتى عمق عشرة ملليمترات.
• تساعد الأدلة المرئية على حماية المرضى من الإبر المؤلمة الموضوعة في غير موضعها، وتقلل من المضاعفات الطبية غير الضرورية.

كيف تكشف أجهزة عرض الأوردة بالأشعة تحت الحمراء عن الأوعية الدموية

امتصاص الضوء وميكانيكا الهيموجلوبين

يكشف جهاز كشف الأوردة بالأشعة تحت الحمراء عن الأوعية الدموية تحت الجلد من خلال امتصاص الضوء الموجه. عند وضع جهاز محمول باليد على الجلد، فإنه يُضيء الأنسجة الكامنة باستخدام ضوء ضمن نطاق 700 إلى 900 نانومتر. تبقى أنسجة الجسم شفافة عبر هذه الأطوال الموجية القريبة من الأشعة تحت الحمراء، مما يسمح للفوتونات باختراق طبقات الجلد بعمق يتراوح بين 10 و15 ملم. يمتص الهيموجلوبين غير المؤكسج داخل خلايا الدم الحمراء الأشعة تحت الحمراء القريبة بمعدلات قصوى تقارب 758 نانومتر و929 نانومتر. تعكس البنى المحيطة تحت الجلد هذه الموجات الضوئية عائدةً إلى المستشعر البصري، مما يُحدث اختلافات قابلة للقياس في الامتصاص. تُظهر أنسجة الجسم المختلفة معاملات تشتت متوسطة متباينة أثناء التعرض للضوء.

المصدر: هندرسون وآخرون، مجلة فرونتيرز إن نيورولوجي، 2024، "هل يمكن للأشعة تحت الحمراء أن تفعل ما ندعي أنها تفعله؟ مبادئ وممارسات وقيود اختراق الأشعة تحت الحمراء".

يُنتج هذا التباين الفيزيائي إشارةً ضوئيةً حادة. تعكس الأنسجة الدهنية والبنى الرخوة الأشعة الواردة نظرًا لانخفاض معامل امتصاصها للضوء. بينما تُشتت أنسجة الجلد الضوء بشكل كبير، لذا يقل الاختراق بسرعة مع ازدياد العمق. تُشير الدراسات التي أُجريت على اختراق ضوء الأشعة تحت الحمراء بطول موجة 820 نانومتر إلى أن النفاذية تنخفض بشكل حاد مع ازدياد سُمك الجلد، حيث يكاد ينعدم الضوء القابل للكشف عند عمق 3 مم في بعض نماذج الجلد التجريبية. تستهدف تقنية الأشعة تحت الحمراء القريبة هذه الطبقة الجلدية العلوية المثلى. يُمكنك استخدام جهاز محمول يدويًا لتحديد البنى المخفية على الفور. تُتيح هذه التقنية غير الجراحية لتصوير الأوردة إمكانية إنشاء خرائط بصرية واضحة للأهداف بناءً على الاختلافات التشريحية.

المصدر: مجلة فرونتيرز إن نيورولوجي، 2024

معالجة الإشارات وعرض الجلد في الوقت الحقيقي

بمجرد أن تلتقط الكاميرا المتخصصة أنماط الضوء المنعكس، يقوم برنامج متكامل بمعالجة البيانات المرئية فورًا. يعمل التصوير بالأشعة تحت الحمراء القريبة في المناطق التي يكون فيها امتصاص الميلانين منخفضًا، مما يجعل الكشف فعالًا عبر مختلف ألوان البشرة. يحسب تصوير فرق الانعكاس اختلافات الشدة بين انعكاسات الأنسجة وامتصاص الهيموجلوبين. تعمل خوارزميات تحسين الحواف على إزالة التشويش الخلفي وتوضيح الخطوط الهيكلية. تُقدّر نماذج التنبؤ بالعمق المتخصصة عمق الأوردة بناءً على أنماط الشدة المتناثرة. تقوم المعالجة الرقمية بتصفية الإشارات الواردة في غضون أجزاء من الثانية، مما يضمن الجاهزية التشغيلية الفورية.

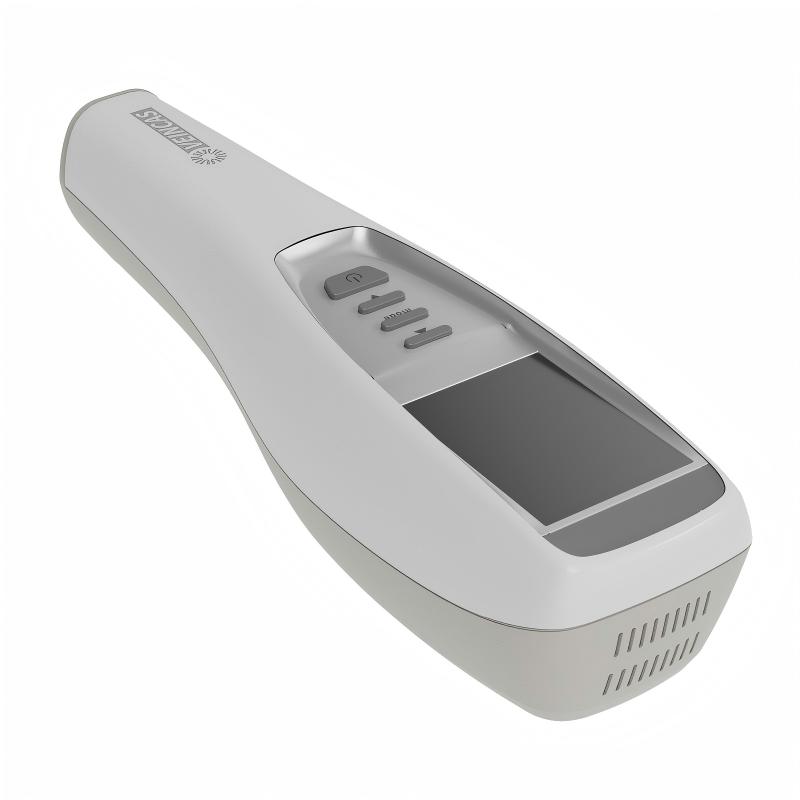

بعد معالجة الإشارة المرئية، يعرض النظام صورةً فوريةً للأوردة على سطح جلد المريض. جهاز عرض محمول بالأشعة تحت الحمراء للكشف عن الأوردة يُمكن لهذا الجهاز توفير مساعدة بصرية لرسم مسارات الأوعية الدموية، مما يُقلل الاعتماد على الخبرة. يُصدر الجهاز المحمول ضوءًا بالأشعة تحت الحمراء لتحديد نقاط الإدخال المثلى. يُحسّن جهاز عرض الأوردة الحديث إجراءات الوصول الوريدي المحيطي من خلال إلغاء محاولات اللمس العشوائية. يكشف هذا الجهاز المتطور عن المسارات الوريدية تحت الجلد بدقة تصل إلى المليمتر. يعتمد الأطباء على جهاز عرض الأوردة لضمان الوصول الدقيق خلال كل عملية سحب دم. ستحقق نجاحًا مُستمرًا عند وضع القسطرة الوريدية لدى المرضى من الأطفال أو البالغين الذين يُواجهون صعوبات.

المزايا السريرية لتقنية تصوير الأوردة

التغلب على تحديات سحب الدم الوريدي المعقدة

تواجه صعوبة في الوصول إلى الأوردة يوميًا عند استقبال المرضى الذين يعانون من تورم الأنسجة، أو تصبغ الجلد الداكن، أو هشاشة الأوعية الدموية. تعمل تقنيات تصوير الأوردة الحديثة على تحسين كفاءة سير العمل في مختلف البيئات السريرية. غالبًا ما تفشل الطرق التقليدية التي تعتمد على اللمس مع المرضى الذين يعانون من الوذمة أو الجفاف لأن السوائل تحجب الوعاء المستهدف. يُضيء جهاز تصوير الأوردة المحمول المسارات تحت الجلد بوضوح عبر الأنسجة السطحية.

في المرضى الذين يعانون من صعوبة الوصول إلى الأوردة، مثل الأطفال أو كبار السن أو ذوي البشرة الداكنة، تساعد أدوات تحديد الأوردة على تحسين الرؤية ونجاح الإجراء.

كيف تصل أجهزة الكشف عن الأوردة إلى الأوعية الدموية العميقة

تعتمد على أجهزة الكشف الحديثة عن الأوردة لتحديد مواقعها تحت الجلد لدى الأشخاص ذوي مؤشر كتلة الجسم المرتفع. تشكل الأنسجة الدهنية حاجزًا ماديًا يخفي كل وريد طرفي تحت طبقات من الدهون. يقوم جهاز الكشف عن الأوردة بالأشعة تحت الحمراء بإسقاط إشارات ضوئية ساطعة مباشرة على جلد المريض لتوجيه مسار الإبرة. بالنسبة للمرضى الذين يبلغ مؤشر كتلة الجسم لديهم 30 أو أعلى، تزداد احتمالية الوصول إلى الوريد من المحاولة الأولى باستخدام تقنية إسقاط الضوء بمقدار 3.5 أضعاف تقريبًا.

المصدر: باسادونا جي وآخرون، كلية الطب بجامعة ماساتشوستس، دراسة سريرية لـ AccuVein AV400 في المرضى الذين يعانون من السمنة.

تُحسّن تطبيقات تحديد الأوردة المتقدمة كفاءة الإجراءات عند علاج المرضى الذين يعانون من السمنة المفرطة. فبالنسبة للمرضى الذين يبلغ مؤشر كتلة الجسم لديهم 40 أو أكثر، ارتفعت نسبة نجاح الوصول بعد محاولتين من حوالي 50% إلى 96%. مع ذلك، يجب مراعاة الحدود البصرية الفيزيائية. ويكشف جهاز محمول باليد عن الأوعية الدموية تحت الجلد حتى عمق أقصى محدد.

يُستخدم جهاز كشف الأوردة المحمول باليد لرسم مسارات الأوردة السطحية حتى عمق 10 مم. لا يستطيع ضوء الأشعة تحت الحمراء القريبة اختراق ما وراء هذا الحد. عندما يقع وريد عميق على عمق يزيد عن 10 مم تحت طبقة سميكة من الأنسجة الدهنية، يجب على الأطباء اللجوء إلى التصوير بالموجات فوق الصوتية. يُحسّن استخدام جهاز كشف الأوردة المحمول باليد الوصول إلى الحقن الوريدي الروتيني، ويضمن تطبيق معايير عالية في جميع مرافق الرعاية الصحية الحديثة.

السلامة التشغيلية والدقة البصرية

إضاءة سطحية خالية من الإشعاع

يمكنك استخدام أجهزة تصوير الأوعية الدموية بثقة تامة في البيئات الطبية. يُصنف ضوء الأشعة تحت الحمراء القريبة المستخدم في أجهزة تصوير الأوردة الحديثة بالأشعة تحت الحمراء ضمن الإشعاعات غير المؤينة. وقد أكدت دراسة نُشرت في مجلة "بيوفوتونيكس" (2023) أن ضوء الأشعة تحت الحمراء القريبة لا يُلحق الضرر بالحمض النووي ولا يُسبب طفرات في خلايا الأرومة الليفية البشرية. تُصمم الشركات المصنعة هذه الأجهزة وفقًا لإرشادات صارمة من إدارة الغذاء والدواء الأمريكية ومعايير الجودة ISO 13485. وتضمن معايير المعدات، مثل IEC 60601-2-57، التحكم الأمثل في المخاطر البصرية أثناء العمليات الروتينية.

تستخدم هذه الأجهزة ضوءًا آمنًا وغير جراحي. فهي لا تلامس الجلد ولا تسبب أي ألم.

التمييز بين إشارات الأوردة والشرايين

بصري جهاز الكشف عن الأوردة البارزة يكشف هذا الجهاز بوضوح عن البنية الوعائية الداخلية من خلال رصد اختلافات امتصاص الضوء بين الأوعية. يمتص الدم غير المؤكسج داخل الأوردة أطوال موجية محددة، بينما تعكسها الأنسجة المحيطة. يمكنك بسهولة تحديد مسارات الأوردة المستهدفة من خلال عملية بصرية بسيطة.

1. يصدر الجهاز ضوءًا تحت أحمر يخترق سطح الجلد.

2. يمتص الهيموجلوبين الموجود في الدم هذا الضوء تحت الأحمر، مما يسمح للجهاز بالكشف عن النمط الوعائي تحت الجلد.

3. تتم معالجة صورة الأوعية الدموية الملتقطة بواسطة برنامج الجهاز.

4. يتم عرض الصورة المعالجة في الوقت الفعلي على جلد المريض، مما يوفر خريطة بصرية واضحة للأوردة دون أي اختراق للجلد.

تتيح وحدة محمولة باليد للأطباء تحديد مواقع الأوردة المستهدفة بدقة وسرعة. تساعد هذه الخريطة المرئية غير الجراحية على تجنب ثقب الشرايين عن طريق الخطأ، مما يقلل بشكل كبير من خطر حدوث مضاعفات مؤلمة مثل تكوّن الورم الدموي أو تسرب الدم أثناء إجراءات القسطرة الوريدية الطرفية الروتينية. وبذلك، تحقق دقة سريرية فائقة مع الحفاظ على أعلى معايير السلامة في جميع الأقسام.

يحوّل جهاز كشف الأوردة بالأشعة تحت الحمراء مسارات الأوعية الدموية تحت الجلد إلى خرائط بصرية واضحة من خلال امتصاص الضوء بشكل انتقائي. يمكنك إضاءة مسارات الأوعية الدموية المخفية فورًا لدعم كفاءة العمليات الجراحية المعقدة. وقد أظهرت التجارب السريرية النتائج التالية: في حالات الأطفال، أدى استخدام جهاز كشف الأوردة إلى رفع معدل نجاح المحاولة الأولى من 47.4% إلى 91.7%. وانخفض متوسط ​​محاولات الإدخال من 2.23 إلى 1.08.

المصدر: دراسة عشوائية مضبوطة مُفهرسة في PubMed شملت 129 مريضًا من الأطفال. هل يزيد استخدام جهاز تصوير الأوردة لوضع القسطرة الوريدية الطرفية من معدل النجاح لدى الأطفال؟

يُمكن لدمج جهاز متطور لتحديد الأوردة بتقنية الإسقاط الضوئي أو جهاز تصوير الأوردة بالأشعة تحت الحمراء في إجراءات الرعاية الصحية أن يُقلل من خطر إدخال القسطرة بشكل عشوائي. كما يُتيح لك هذا الجهاز الحصول على توجيه فوري أثناء تأمين الوصول إلى الأوردة الطرفية لدى المرضى ذوي الحالات المعقدة. وفي دراسة استقصائية للمرافق التي تستخدم تقنية تصوير الأوردة بالأشعة تحت الحمراء القريبة، أفاد 88% من المشاركين بتحسن رضا المرضى.

المصدر: مجلة التمريض بالتسريب، 2023.

التعليمات

إلى أي مدى يمكن لأجهزة الكشف البصري تحديد المسارات تحت السطحية؟

يكشف جهاز عرض الأوردة المحمول عن الأوعية الدموية تحت سطح الجلد حتى عمق 10 مم. يخترق ضوء الأشعة تحت الحمراء القريبة طبقات الجلد العليا ويبرز مسار الوعاء بوضوح.

هل تشكل أجهزة الكشف عن الأوردة مخاطر إشعاعية على المرضى؟

لا. تستخدم هذه الأجهزة غير الجراحية ضوءًا قريبًا من الأشعة تحت الحمراء غير ضار. وهي لا تُصدر أي إشعاع مؤين، لذا يمكن للعاملين في مجال الرعاية الصحية استخدامها بأمان أثناء الإجراءات الروتينية.

كيف تساعد الأجهزة البصرية أثناء تركيب خط الوريد؟

تقوم وحدة محمولة بعرض خريطة بصرية فورية على الجلد. يمكنك تحديد نقاط الوصول المثالية على الفور، مما يقلل من محاولات الحقن المؤلمة للمرضى الذين يصعب علاجهم.

هل يمكن للضوء تحديد موقع الأوعية المدفونة في أعماق الأرض؟

تتطلب الأوعية الدموية المستهدفة العميقة للغاية التي يزيد عمقها عن 10 مم استخدام طرق بديلة مثل الموجات فوق الصوتية. ومع ذلك، يمكن للإضاءة الضوئية أن تُظهر بوضوح مسارات معظم الأوردة المستهدفة السطحية.
